產品介紹/Prroduct introduction

MZ32系列抑制浪涌系列是一種應用于大功率開關線路中作為浪涌峰值電流抑制使用，保護功率器件和濾波電容.

在各種電源線路中均采用了高容量電容器，用來對整流后的直流電壓進行平滑濾波。如果在啟動時放電，便會產生短路現象，對整流器和電源線造成影響。一些電感性負載，如大型變壓器或發動機等，也會產生過高的沖擊電流。最壞情況是極高沖擊電流可能損壞整流器或熔斷電源保險絲。

除沖擊電流外，另一個危險表現在連續電流過高或設備的短路。通常，該風險主要來自有缺陷的回路電容器或功率半導體器件。而通過MZ32系列熱敏電阻，便可以消除上述風險源。與負溫度系數沖擊電流限制器不同，正溫度系數熱敏電阻擁有正溫度特性，即在常溫下的電阻較低。電流增加將逐漸使正溫度系數熱敏電阻的溫度升高，使其進入高電阻狀態，從而限制電流。這些陶瓷零件就像自動復位保險絲:一旦電流浪涌退去，電阻器的溫度將降低，PTC 就恢復到低電阻導電狀態。

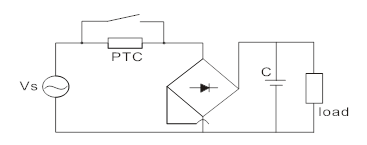

PTC用于電流浪涌限制典型應用圖

根據下列公式來計算濾波電容值

(單位Unit：uF)

C:濾波電容Filter capacitor

Tc:PTC居里溫度Curie temperature

V:電容充電電壓Capacitor charging voltage（V=1.414xVs）

0.7:安全系數safety factor

Ta:環境溫度ambient temperature

Enon60=0.7x(Tc-Ta)xCth        Enon60 :60度下最大不動作能量（Ta=60）

產品特點/PRODUCT FEATURES

1. MZ32系列產品分兩大類別：A-芯片型、B-殼裝型 、C-涂裝型

2. 高耐電壓：120V-500V

3. 長期穩定

4. 無機械和電氣噪音

5. 無觸點

6. 高能量

應用范圍/APPLICATION

1. 家用電器（空調、冰箱啟動）

2. 大功率開關電源

3. 逆變器

產品外形結構圖/OVERALL STRUCTURE

產品型號說明/MARKING OF PART NUMBER

規格表/SPEC.Table

 注 :

1. 規格表中的外形（芯片型、殼裝型、涂裝型）可根據客戶需要選擇。The product shape(Disc form,Encased form，Coated form)can be made upon customer,srequirement.

2. 以上參數僅供參考，若知詳細規格參數，請?jiān)斠?jiàn)具體型號規格書。
